激光切割机聚焦镜片的安装方法

激光切割机聚焦镜片的安装方法

激光切割机更换聚焦镜片的安装步骤

第一步

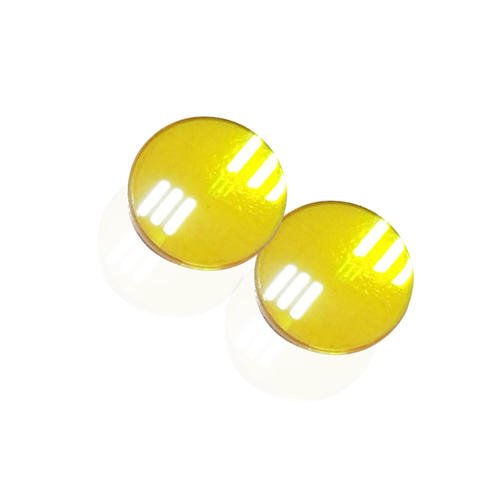

      打开聚焦镜的保护膜放在手心中,把镜片凸的一面向上(如图1)


第二步

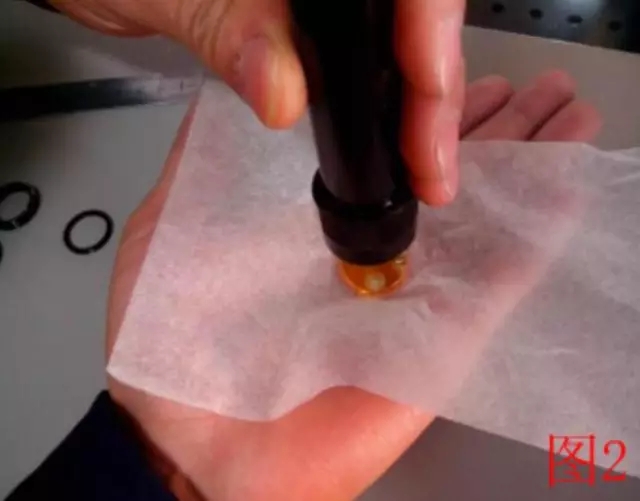

      拿起聚焦管小心地放到镜片所在手里,盖住整个镜片(如图2)



要点:
      1、镜片凸的一面向上、不能装反;

      2、镜表面不允许有任何污迹或手印。


 第三步

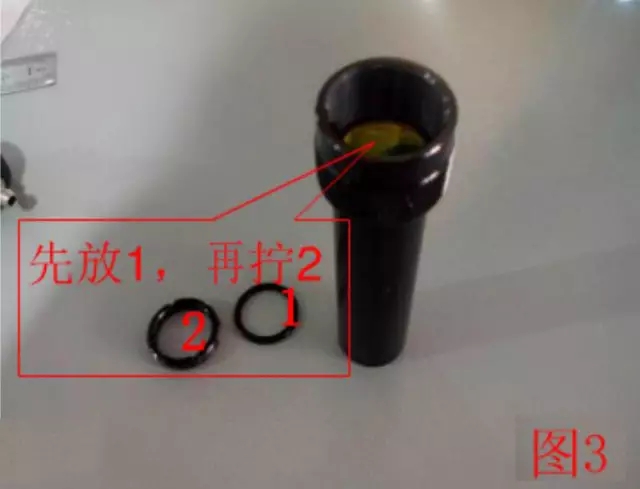

      左右手同时顺时针旋转180度后(如图3)



第四步

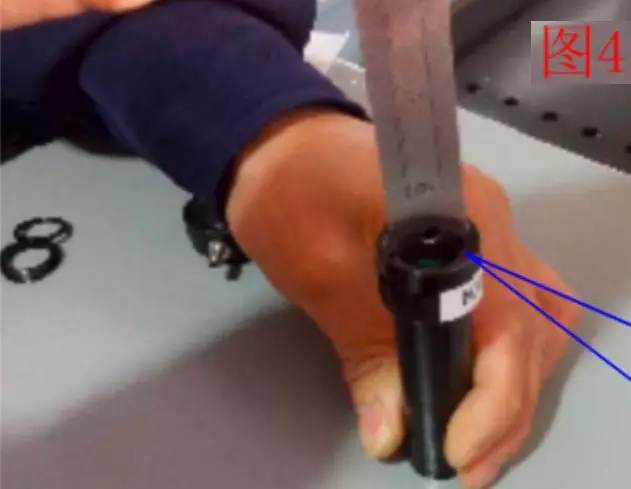

      放压镜片后,再用小钢尺拧紧压镜螺母到合适位置(如图4)


 要点:

      1、钢尺入卡槽到位,轻旋转拧紧,且钢尺边不能碰到镜片任何部位;

      2、轻轻摇晃,观察镜片是否松动。
