L6 全自动激光巡边切割机(带CCD摄像头) L6-1325

适用于平板喷绘异形图案轮廓切割,高端展示展柜行业,高精密高光有机材料/亚克力制品切割相关行业,显示屏面板,照明灯饰行业,相框等木工行业,建筑模型行业,工艺品、装饰行业、广告招牌行业, 航空航天,机械,轮船,电梯制造等行业。



达翰自动寻边激光切割机描述



非金属:适用于平板喷绘异形图案轮廓切割,高端展示展柜行业,高精密高光有机材料/亚克力制品切割相关行业,显示屏面板,照明灯饰行业,相框等木工行业,建筑模型行业,工艺品、装饰行业、广告招牌行业, 航空航天,机械,轮船,电梯制造等行业。

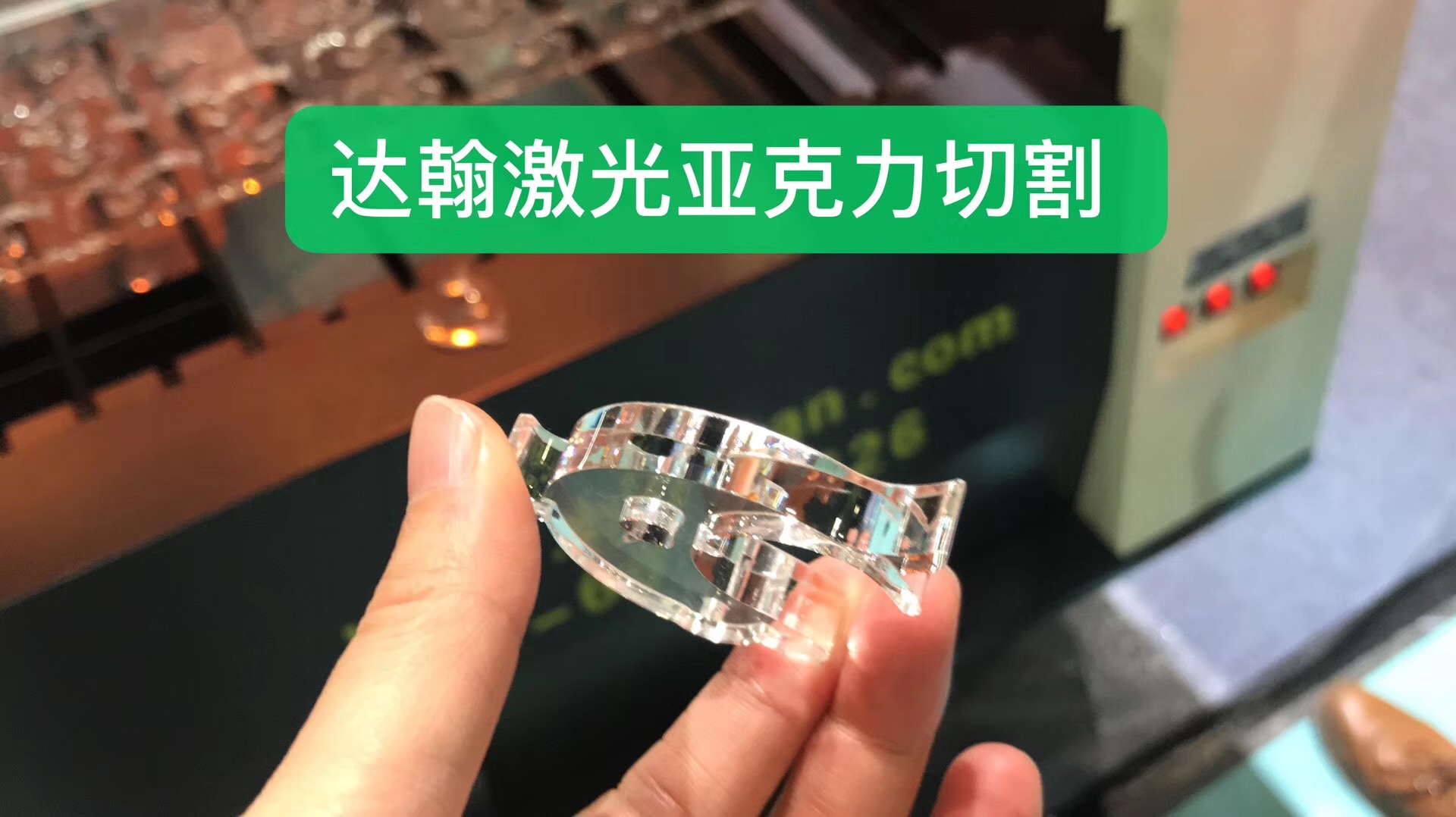

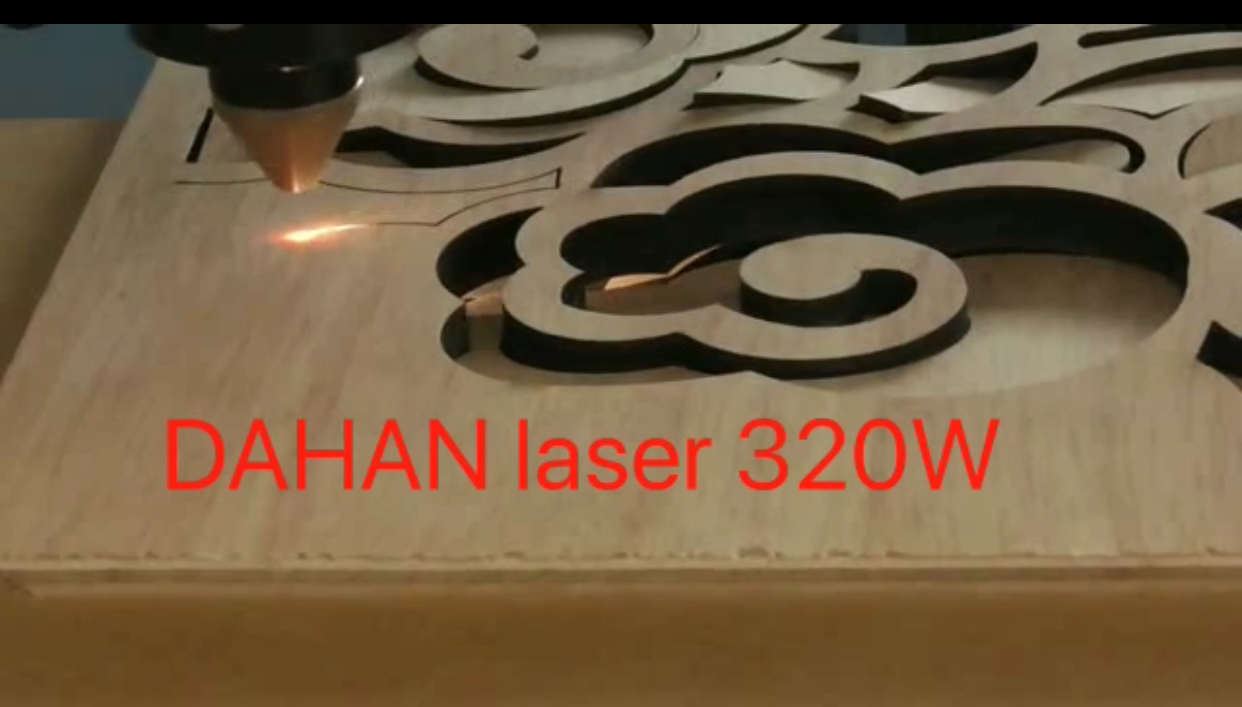

适合切割有机玻璃/亚克力,夹板,密度板,布料皮革,纸张等




特征


配置进口丝杆传动,日本三菱伺服系统,精度更高,速度更快;使用回火实效机身,保证机器长期使用不变形;可选自动调焦功能;

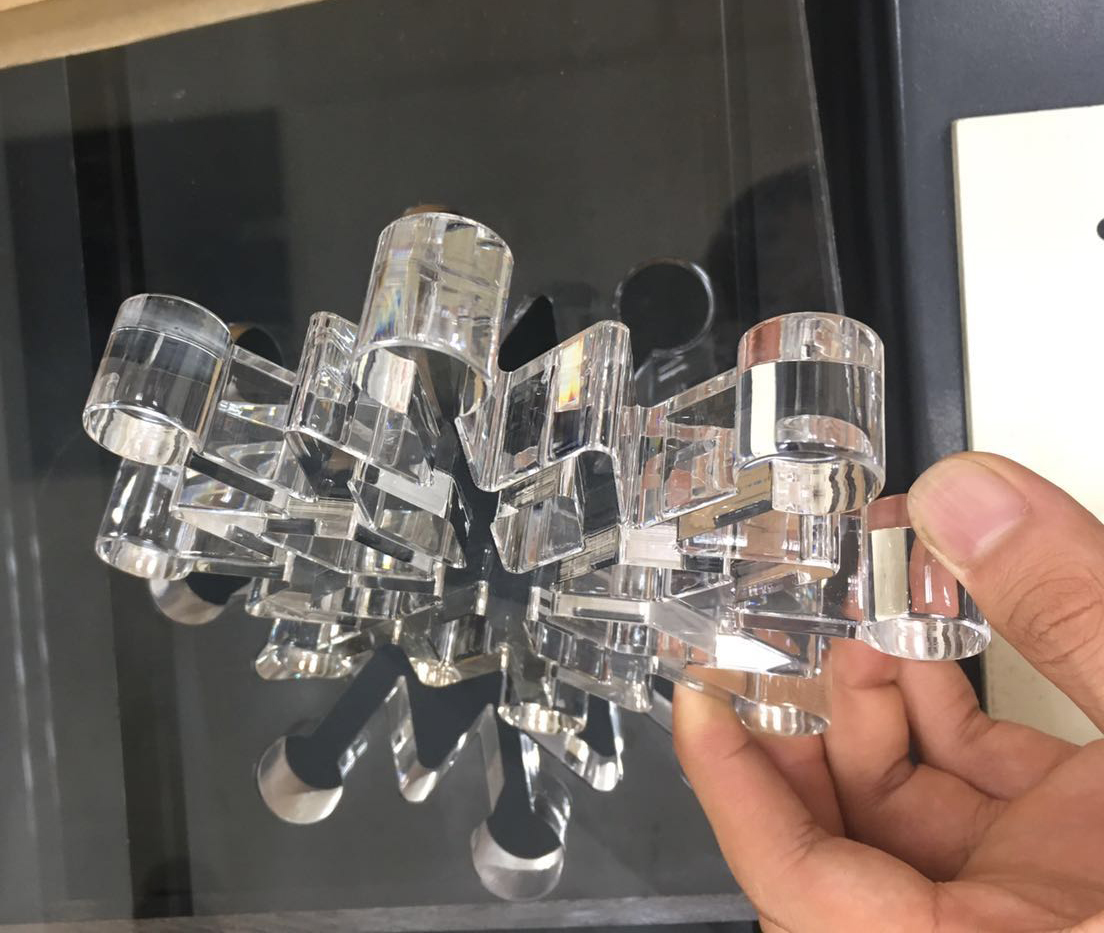

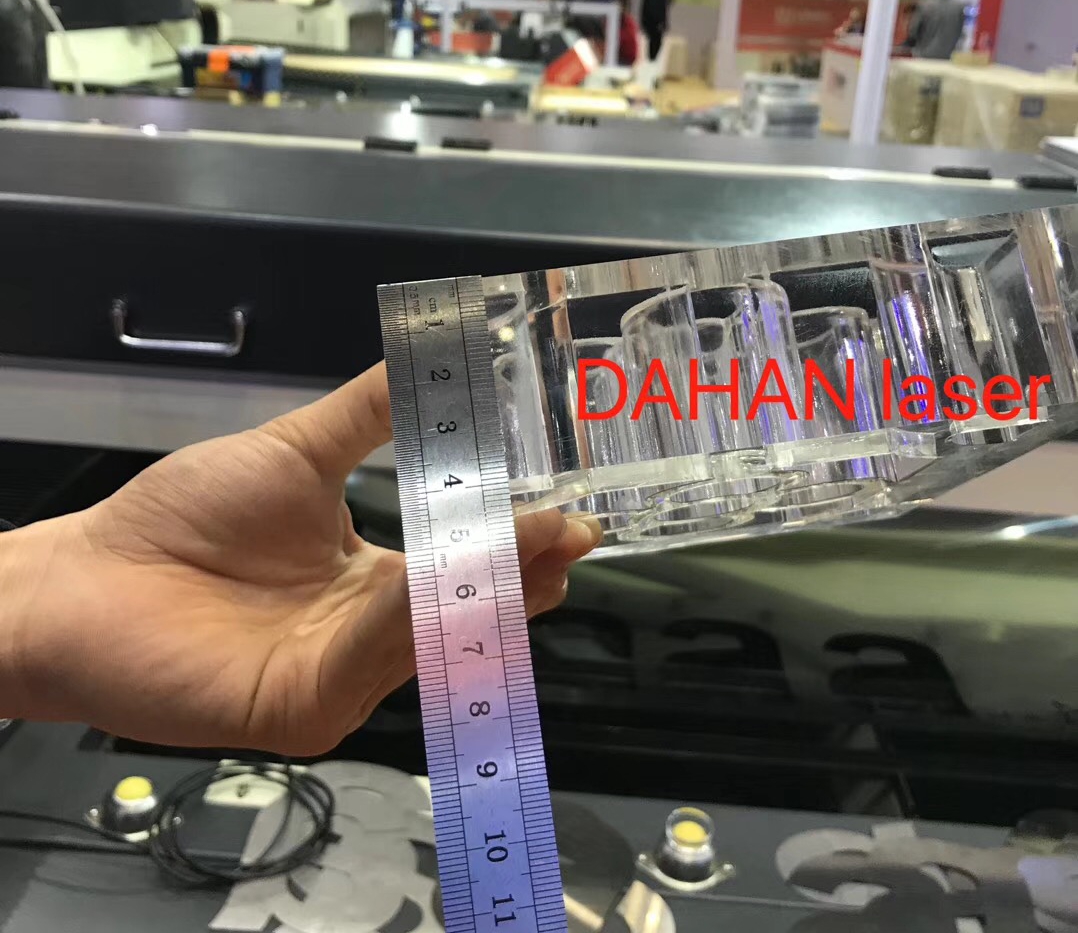

* 可切割30MM 亚克力,如选择更高功率激光管,可切割40MM 亚克力;

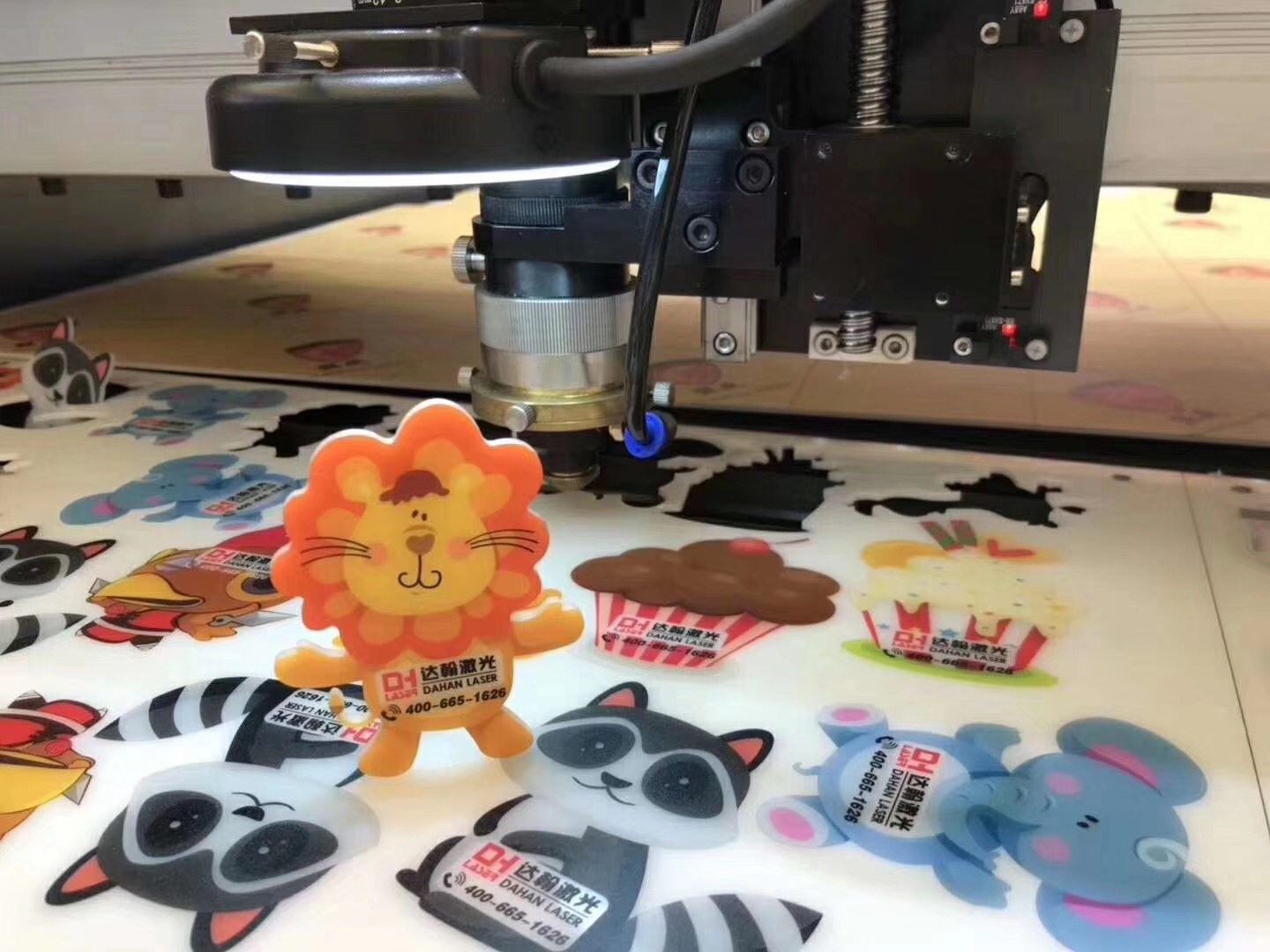

* 配置达翰新一代工控全自动CCD摄像头和视觉切割系统;具有自动图像校正、特征图像定位、MARK点图像定位、轮廓识别和切割、自适应的识别路径规划等丰富功能;
* 解决板材位置纠错和修正,纯数字模块输入输出,彻底解决了UV配套异形板,大幅面切割难道,操作更简单;
* 视觉切割软件除了视觉切割功能外,同样具备普通软件切割功能;
* 实现具体特征模板和特征匹配,增加了WIFI无线传输收发模块,采用相机300万彩色和130万黑白相机双芯片输出
* 持CAD/CAM功能,解决平滑、外扩、曲线检查纠正,光斑半径补偿修正,增加修改图元切割和修改切割点,引入引出功能和切割模拟及加工时间预估功能。
* 采用彩屏控制系统,支持脱机和联机操作,支持主板固体升级和多语言。





切割厚度


材料200W400W
亚克力30MM50MM
密度板10MM20MM
夹板/多层板15MM20MM





机器参数



型号

L6-1313

L6-1325

L6-1530

L6-2030

 最大加工范围

130x130 CM

122x250 CM

150x300 CM

200x300 CM

机器外形尺寸(CM)

245×199×130

365×199×130

420×215×130

448×264×130

激光功率

150W、200W单管/ 300W、500W、600W折叠 / 400W合束

定位精度

±0.01mm

切割厚度(200W)

亚克力≤ 30mm; 木板/密度板≤ 8mm; 夹板≤ 15mm等

切割厚度

(400W合束)

亚克力≤ 40mm; 木板/密度板≤ 15mm; 夹板≤ 20mm等

工作电源

220V/50HZ/60HZ,  ± 5%; 其中排风机可选380V,3ph.

工作环境

温度 0-40 ℃, 湿度 ≤ 80%, 无凝露

功耗

200W:2KW;  400W:3.5KW。

重量

700KG

900KG

1200KG

1350KG

包装尺寸 (CM)

255×220×140

375×220×140

450×225×140

裸装+铁架

稳压器

200W:需备5KVA稳压器;400W:需备10KVA稳压器。

装机必需品,用户自备,不含在机器标配中。

卸货方式

叉车带加长臂 或则吊车, 用户自备。

CCD 自动巡边

睿达CCD和配套视觉系统 (可以选择要也可以不要)

机床

工业机床,高温退火,五轴龙门铣精加工

传动

XYZ 台湾高精密丝杆传动,台湾高精密直线导轨

伺服系统

XY 日本三菱伺服电机&驱动

等距光路

五道反射镜片组成的恒光路

镜片

进口材质,介质膜高反镜片&聚焦镜片

对焦

可系统设置,无需手动。

材料进料方式

固定平带

加工平台

标配空心铝刀条台面,有特殊需求可加配蜂窝平台

冷却系统

工业冷水机,自动制冷,150W 配CW5200;320W配CW6000.

支持文件格式

来自autoCAD, coreldraw 等软件的文件,如*.dxf, *.ai 格式等等


备注:参数修改时,不另行奉告,以本公司技术标准为依据,最终解释权归属北京世纪达翰科技有限公司。
